GSFパネル（GSF繊維セメントパネル）
鉄筋コンクリート造
外断熱耐火認定番号：FP120BE-0036
● 施工方法：後貼り工法
製品の特徴
GSFパネルは表面材（繊維混入セメント板12mm）と断熱材（カネライトフォームスーパーE-III）を貼り合わせた外断熱用パネル（断熱材一体サイディング）です。
繊維セメント板は、セメントなどの無機質原料を主原料として、繊維類を効果的に配合した独自の特殊セメント板です。改修工事に適しており既存躯体にアンカーで取り付ける後貼り工法で貼り付けます。
断熱と表面材を同時に施工できるため既存建物の断熱改修や外壁のリフォーム工事に最適です。
規格寸法
GSFパネルの規格は下表寸法になります。
他の厚みについては、打ち合わせのうえご対応させていただいております。
| 総厚 | 繊維セメント厚 （mm） |
カネライト フォーム®厚（mm） |
パネル寸法 （mm） |
パネル重量 （kg） |
|---|---|---|---|---|
| 42 | 12 | 30 | 890×1790 890×2990 |
890（巾）×1790（長さ） 約22kg |
| 52 | 40 | |||
| 62 | 50 | |||
| 82 | 70 | |||
| 112 | 100 |
※m²当たり約13.6kg
表面材（繊維セメント板）の物性
| 項目 | 単位 | 厚み (12mm) |
試験方法 |
|---|---|---|---|
| かさ比重 | - | 1.10 | JIS A 5430 （105℃×24Hr） |
| 含水率 | % | 20以下 | JIS A 5422準拠 （105℃×24Hr出荷時） |
| 曲げ破壊荷重 | N（kgf） | 690（70）以上 | JIS A 1408 （3号試験体） |
| 耐透水性 | - | 10mm以下 | 自社測定法 |
| 熱伝導率 | w/m・k （kcal/m・h・℃） |
0.19（0.16） | JIS A 1412 （平均値） |
※(不燃認定 NM-3010)(物性値)
GSFパネル 基本形状
- 端部加工
- コーナー加工

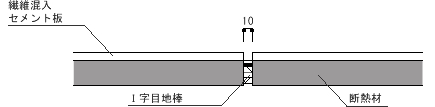

- 目地部分
